Asp.net 2.0 自定义控件开发[开发一个图表(WebChart)控件(柱状图示例)]

翻译|其它|编辑：郝浩|2007-10-24 10:18:37.000|阅读 2688 次

概述：

(一). 概述

本文主要演示一个比较简单的 WebChart 柱状实现, 可以一方面了解一个较完整的控件开发实例, 里面用到了复合样式及视图存储等内容. 另一方面了解一下WebChart的实现原理. 在Web开发中, 最终是用浏览器呈现各种图表, 图表控件呈现过程是根据控件提供的属性接口接收到数据参数, 用最基本的Html元素<Table><tr><td>来呈现图表.

(二). 运行效果

1. 在浏览器中运行的柱状图

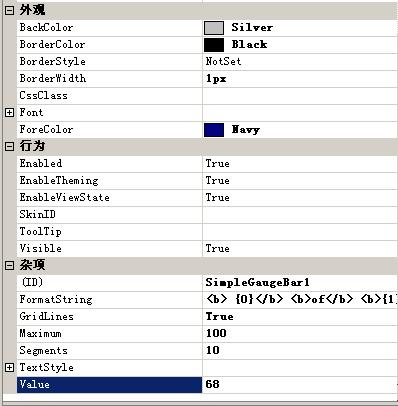

2. 主要属性 ( 可以通过修改这些属性参数修改其外观样式和文本显示格式等信息)

主要属性用法介绍:

SimpleGaugeBar 控件重要属性介绍
FormatString	设置显示的文本格式, 如: “68 of 100”
Maximum	全值大小, 如上图中设置了 100.
Segments	每段值, 如上图中设置了 10. 这样根据Maximum的值控件就能够算出共有 100/10=10段(全值共有10个td呈现)
TextStyle	显示文本样式复合属性
Value	设置有效值, 如上图中设置了 68.
ForeColor	柱装有效值长度标志颜色(根据Value值决定其长度)
BackColor	柱装全值标志颜色
BorderColor	柱状边框颜色

(三). 代码

代码比较简单，就两个文件；主要代码，都包含了中文注释。在这里对代码不作多介绍。

1. 主控件文件 SimpleGaugeBar.cs 代码

  1 namespace KingControls
  2 {
  3     /// <summary>
  4     /// Author: [ ChengKing(ZhengJian) ]
  5     /// Blog:   Http://blog.csdn.net/ChengKing
  6     /// 本代码参照 Asp.net 2.0高级编程方案
  7     /// </summary>
  8     [DefaultProperty("Value")]
  9     [ToolboxData("<{0}:SimpleGaugeBar runat=server></{0}:SimpleGaugeBar>")]
10     [PersistChildrenAttribute(false)]
11     public class SimpleGaugeBar : CompositeControl
12     {
13         //在绘制输出画面时，标志是哪个TD为分界点(从这个分界点改变表格的颜色绘制)
14         private int _intDividerCell;
15
16         private TextItemStyle _textStyle;
17
18         public SimpleGaugeBar()
19         {
20         }
21
22         #region 属性
23         /// <summary>
24         /// 进度条值
25         /// </summary>
26         public float Value
27         {
28             get
29             {
30                 object o = ViewState["Value"];
31                 if (o == null)
32                     return 0;
33                 return float.Parse(o.ToString());
34             }
35             set
36             {
37                 this.ViewState["Value"] = value;
38                 if (value > Maximum)
39                 {
40                     this.ViewState["Value"] = Maximum;
41                 }
42             }
43         }
44
45         /// <summary>
46         /// 全值
47         /// </summary>
48         public float Maximum
49         {
50             get
51             {
52                 object o = this.ViewState["Maximum"];
53                 if (o == null)
54                 {
55                     return 100;
56                 }
57                 return float.Parse(o.ToString());
58             }
59             set
60             {
61                 this.ViewState["Maximum"] = value;
62             }
63         }
64
65         /// <summary>
66         /// 表示进度条分几段
67         /// </summary>
68         public int Segments
69         {
70             get
71             {
72                 object o = this.ViewState["Segments"];
73                 if (o == null)
74                 {
75                     return 4;
76                 }
77                 return int.Parse(o.ToString());
78             }
79             set
80             {
81                 this.ViewState["Segments"] = value;
82                 if (value < 1)
83                 {
84                     this.ViewState["Segments"] = 1;
85                 }
86             }
87         }
88
89         /// <summary>
90         /// 文本呈现格式
91         /// </summary>
92         public string FormatString
93         {
94             get
95             {
96                 object o = this.ViewState["FormatString"];
97                 if (o == null)
98                 {
99                     return "<b>{0}</b>/<b>{1}</b>";
100                 }
101                 return (string)o;
102             }
103             set
104             {
105                 this.ViewState["FormatString"] = value;
106             }
107         }
108
109         public bool GridLines
110         {
111             get
112             {
113                 object o = this.ViewState["GridLines"];
114                 if (o == null)
115                 {
116                     return true;
117                 }
118                 return (bool)o;
119             }
120             set
121             {
122                 this.ViewState["GridLines"] = value;
123             }
124         }
125
126         [PersistenceMode(PersistenceMode.EncodedInnerDefaultProperty)]
127         [DesignerSerializationVisibility(DesignerSerializationVisibility.Content)]
128         [NotifyParentProperty(true)]
129         public TextItemStyle TextStyle
130         {
131             get
132             {
133                 if (_textStyle == null)
134                 {
135                     _textStyle = new TextItemStyle();
136                 }
137                 if (IsTrackingViewState)
138                 {
139                     ((IStateManager)_textStyle).TrackViewState();
140                 }
141                 return _textStyle;
142             }
143         }
144
145         #endregion
146
147         #region 方法
148
149         protected override void Render(HtmlTextWriter writer)
150         {
151             PrepareControlForRendering();
152             base.Render(writer);
153
154             //base.RenderContents(writer);
155             //this.RenderContents(writer);
156             //this.Render(writer);
157
158         }
159
160         protected override void CreateChildControls()
161         {
162             //base.CreateChildControls();
163             this.Controls.Clear();
164             CreateControlHierarchy();
165             ClearChildViewState();
166         }
167
168         /// <summary>
169         /// 在Web开发中，用Table/TR/TD来表示图形输出
170         /// </summary>
171         protected virtual void CreateControlHierarchy()
172         {
173             //最外层表格
174             Table outer = new Table();
175             TableRow outerRow = new TableRow();
176             outer.Rows.Add(outerRow);
177
178             TableCell rulerCell = new TableCell();
179             outerRow.Cells.Add(rulerCell);
180             BuildGaugeBar(rulerCell);
181
182             //根据条件增加文本显示单元格
183             TableCell textCell = new TableCell();
184             if (!TextStyle.DisplayTextAtBottom)
185             {
186                 outerRow.Cells.Add(textCell);
187                 BuildLabel(textCell);
188             }
189
190             this.Controls.Add(outer);
191
192             if (!TextStyle.RenderInsideTable && TextStyle.DisplayTextAtBottom)
193             {
194                 BuildLabel(null);
195             }
196         }
197
198         /// <summary>
199         /// 用Label来呈现文本,如: { 8/10 }
200         /// </summary>
201         /// <param name="tc"></param>
202         void BuildLabel(TableCell tc)
203         {
204             float buf = GetValueToRepresent();
205             string msg = GetTextToRepresent();
206
207             Label lbl = new Label();
208             if (tc is TableCell)
209             {
210                 tc.Controls.Add(lbl);
211             }
212             else
213             {
214                 this.Controls.Add(lbl);
215             }
216             lbl.Text = String.Format(msg, buf, Maximum);
217         }
218
219         void BuildGaugeBar(TableCell tc)
220         {
221             Table t = new Table();
222             TableRow tr = new TableRow();
223             t.Rows.Add(tr);
224
225             BuildRuler(tr);
226
227             if (TextStyle.RenderInsideTable)
228             {
229                 BuildLabelIntoTable(t);
230             }
231             tc.Controls.Add(t);
232         }
233
234         void BuildRuler(TableRow ruler)
235         {
236             float val = GetValueToRepresent();
237             float valueToRepresent = 100f * val / Maximum;
238             int numOfSegments = GetNumOfSegments();
239             int segmentWidth = 100 / numOfSegments;
240             bool finished = false;
241             for (int i = 1; i <= numOfSegments; i++)
242             {
243                 if (valueToRepresent < i * segmentWidth)
244                 {
245                     if (finished)
246                     {
247                         TableCell stillToDo = new TableCell();
248                         ruler.Cells.Add(stillToDo);
249                         stillToDo.Width = Unit.Percentage(segmentWidth);
250                     }
251                     else
252                     {
253                         _intDividerCell = i - 1;
254                         TableCell cell = new TableCell();
255                         ruler.Cells.Add(cell);
256                         cell.Width = Unit.Percentage(segmentWidth);
257                         cell.Height = Unit.Percentage(100);
258
259                         //增加子表
260                         Table child = new Table();
261                         child.Width = Unit.Percentage(100);
262                         child.Height = Unit.Percentage(100);
263                         cell.Controls.Add(child);
264                         child.CellPadding = 0;
265                         child.CellSpacing = 0;
266                         TableRow childRow = new TableRow();
267                         child.Rows.Add(childRow);
268
269                         float fx = (100 * (valueToRepresent - segmentWidth * (i - 1)) / segmentWidth);
270                         if (valueToRepresent > (i - 1) * segmentWidth)
271                         {
272                             TableCell left = new TableCell();
273                             childRow.Cells.Add(left);
274                             left.Width = Unit.Percentage(fx);
275                         }
276                         TableCell right = new TableCell();
277                         childRow.Cells.Add(right);
278                         right.Width = Unit.Percentage(100 - fx);
279                         finished = true;
280                     }
281                 }
282                 else
283                 {
284                     TableCell done = new TableCell();
285                     ruler.Cells.Add(done);
286                     done.Width = Unit.Percentage(segmentWidth);
287                 }
288             }
289         }
290
291         /// <summary>
292         /// 创建最外Table的第二行, 显示文本
293         /// </summary>
294         /// <param name="t"></param>
295         void BuildLabelIntoTable(Table t)
296         {
297             float buf = GetValueToRepresent();
298             int numOfSegments = GetNumOfSegments();
299             string msg = GetTextToRepresent();
300             if (TextStyle.DisplayTextAtBottom)
301             {
302                 TableRow label = new TableRow();
303                 t.Rows.Add(label);
304                 TableCell lblCell = new TableCell();
305                 label.Cells.Add(lblCell);
306
307                 lblCell.ColumnSpan = numOfSegments;
308                 lblCell.Text = String.Format(msg, buf, Maximum);
309             }
310         }
311
312         private string GetTextToRepresent()
313         {
314             return this.FormatString;
315         }
316
317         private int GetNumOfSegments()
318         {
319             return this.Segments;
320         }
321
322         private float GetValueToRepresent()
323         {
324             return this.Value;
325         }
326
327         /// <summary>
328         /// 增加样式
329         /// </summary>
330         private void PrepareControlForRendering()
331         {
332             if (this.Controls.Count < 1)
333             {
334                 return;
335             }
336             Table outer = (Table)Controls[0];
337             outer.CellPadding = 0;
338             outer.CellSpacing = 0;
339             outer.Width = Unit.Percentage(100);
340             outer.Height = Unit.Percentage(100); //this.Height;
341             outer.BorderWidth = Unit.Empty;
342
343             Table t = (Table)outer.Rows[0].Cells[0].Controls[0];
344
345             t.CopyBaseAttributes(this);
346
347             t.CellPadding = 0;
348             t.CellSpacing = 0;
349             t.Width = Unit.Percentage(100);
350             t.Height = Unit.Pixel(17);
351             t.BorderWidth = Unit.Empty;
352
353             for (int i = 0; i < Segments; i++ )
354             {
355                 TableCell cell = t.Rows[0].Cells[i];
356                 if (GridLines)
357                 {
358                     cell.BackColor = this.BorderColor;
359                     cell.BorderStyle = this.BorderStyle;
360                     cell.BorderWidth = this.BorderWidth;
361                 }
362
363                 //为刻度前面的表格设置颜色
364                 if (i < _intDividerCell)
365                 {
366                     cell.BackColor = this.ForeColor;
367                 }
368
369                 //为刻度后面的表格设置颜色
370                 if (i >= _intDividerCell)
371                 {
372                     cell.BackColor = this.BackColor;
373                 }
374
375                 //刻度单元格分两部分设置颜色
376                 if (i == _intDividerCell)
377                 {
378                     Table inner = (Table)cell.Controls[0];
379                     if (inner.Rows[0].Cells.Count > 1)
380                     {
381                         TableRow tr = inner.Rows[0];
382                         tr.Cells[0].BackColor = this.ForeColor;
383                         tr.Cells[1].BackColor = this.BackColor;
384                     }
385                     else
386                     {
387                         inner.Rows[0].Cells[0].BackColor = this.BackColor;
388                     }
389                 }
390             }
391
392             if (!TextStyle.DisplayTextAtBottom)
393             {
394                 outer.Rows[0].Cells[1].ApplyStyle(TextStyle);
395                 outer.Rows[0].Cells[1].Width = Unit.Percentage(15);
396             }
397             else if (TextStyle.RenderInsideTable && TextStyle.DisplayTextAtBottom)
398             {
399                 TableRow row = t.Rows[1];
400                 row.ApplyStyle(TextStyle);
401             }
402             else
403             {
404                 Label lbl = (Label)this.Controls[1];
405                 lbl.ApplyStyle(TextStyle);
406             }
407         }
408
409         #endregion
410     }
411 }
412

2. 复合样式文件 TextItemStyle.cs 代码

  1 namespace KingControls
  2 {
  3     /// <summary>
  4     /// Author: [ ChengKing(ZhengJian) ]
  5     /// Blog:   Http://blog.csdn.net/ChengKing
  6     /// 本代码参照 Asp.net 2.0高级编程方案
  7     /// </summary>
  8     /// <summary>
  9     /// 定义 SimpleGaugeBar 控件的内部复合属性类
10     /// </summary>
11     public class TextItemStyle : TableItemStyle, IStateManager
12     {
13         #region 类变量
14
15         private bool _renderInsideTable;
16         private bool _displayTextAtBottom;
17
18         #endregion
19
20         #region 构造函数
21
22         public TextItemStyle()
23         {
24             _displayTextAtBottom = true;
25             _renderInsideTable = false;
26         }
27
28         #endregion
29
30         #region 属性
31
32         [NotifyParentProperty(true)]
33         public bool RenderInsideTable
34         {
35             get
36             {
37                 return _renderInsideTable;
38             }
39             set
40             {
41                 _renderInsideTable = value;
42             }
43         }
44
45         [NotifyParentProperty(true)]
46         public bool DisplayTextAtBottom
47         {
48             get
49             {
50                 return _displayTextAtBottom;
51             }
52             set
53             {
54                 _displayTextAtBottom = value;
55             }
56         }
57
58         bool IStateManager.IsTrackingViewState
59         {
60             get
61             {
62                 return base.IsTrackingViewState;
63             }
64         }
65
66         #endregion
67
68         #region 方法
69         //从当前点开始, 此控件具有保存视图状态功能
70         void IStateManager.TrackViewState()
71         {
72             base.TrackViewState();
73         }
74
75         object IStateManager.SaveViewState()
76         {
77             object[] state = new object[2];
78             state[0] = base.SaveViewState();
79             object[] others = new object[2];
80             others[0] = _renderInsideTable;
81             others[1] = _displayTextAtBottom;
82             state[1] = (object)others;
83
84             //状态管理会存储此返回的值; 另外此方法返回值还有个用途: 创建复合控件时取得各个子控件的视图状态时使用
85             return state;
86         }
87
88         void IStateManager.LoadViewState(object state)
89         {
90             if (state == null)
91             {
92                 return;
93             }
94             object[] myState = (object[])state;
95             base.LoadViewState(myState[0]);
96
97             object[] others = (object[])myState[1];
98             _renderInsideTable = (bool)others[0];
99             _displayTextAtBottom = (bool)others[1];
100         }
101
102         #endregion
103     }
104
105 }

(四). 扩展功能

通过看上面代码可以看到，您可能会想到那些第三方公司开发的 WebChart 控件可以显示各种各样的复杂图形，而且不仅仅是柱状图, 还有饼状，折线图，甚至是三维图形。以上代码仅演示了一个横向的单柱形图的做法。但已经足够说明实现一个 Chart 的过程。如果感兴趣，您可以试着扩展它, 比如: 先实现把示例代码的横向柱状图变为竖向的柱状图；再自己试着做一个组合控件，将多个本控件整合成一个可以同时显示多列的统计分析图；更广一点, 再考虑做一个饼图, 折线图等。

标签：

本站文章除注明转载外，均为本站原创或翻译。欢迎任何形式的转载，但请务必注明出处、不得修改原文相关链接，如果存在内容上的异议请邮件反馈至chenjj@evget.com

文章转载自：csdn

上一篇：asp.net遍历控件的实现下一篇：JS优化原则
